智能除湿装置监控系统使用说明书

一 、概述

  智能除湿装置监控系统采用触摸式液晶显示，进口芯片处理，高精度信号采集。每台智 能除湿装置监控系统通过RS485可以监控24台智能除湿装置，可对安装在柜内的除湿装置 的工作状态进行实时在线监控及控制，通过 RS485 通讯对下端除湿装置进行实时采样，数 据处理，智能控制，集中显示。通过监控系统可以了解每台智能除湿装置的当前环境温度值， 环境湿度值，湿度启动阈值，湿度回差值，负载启控值等数据。

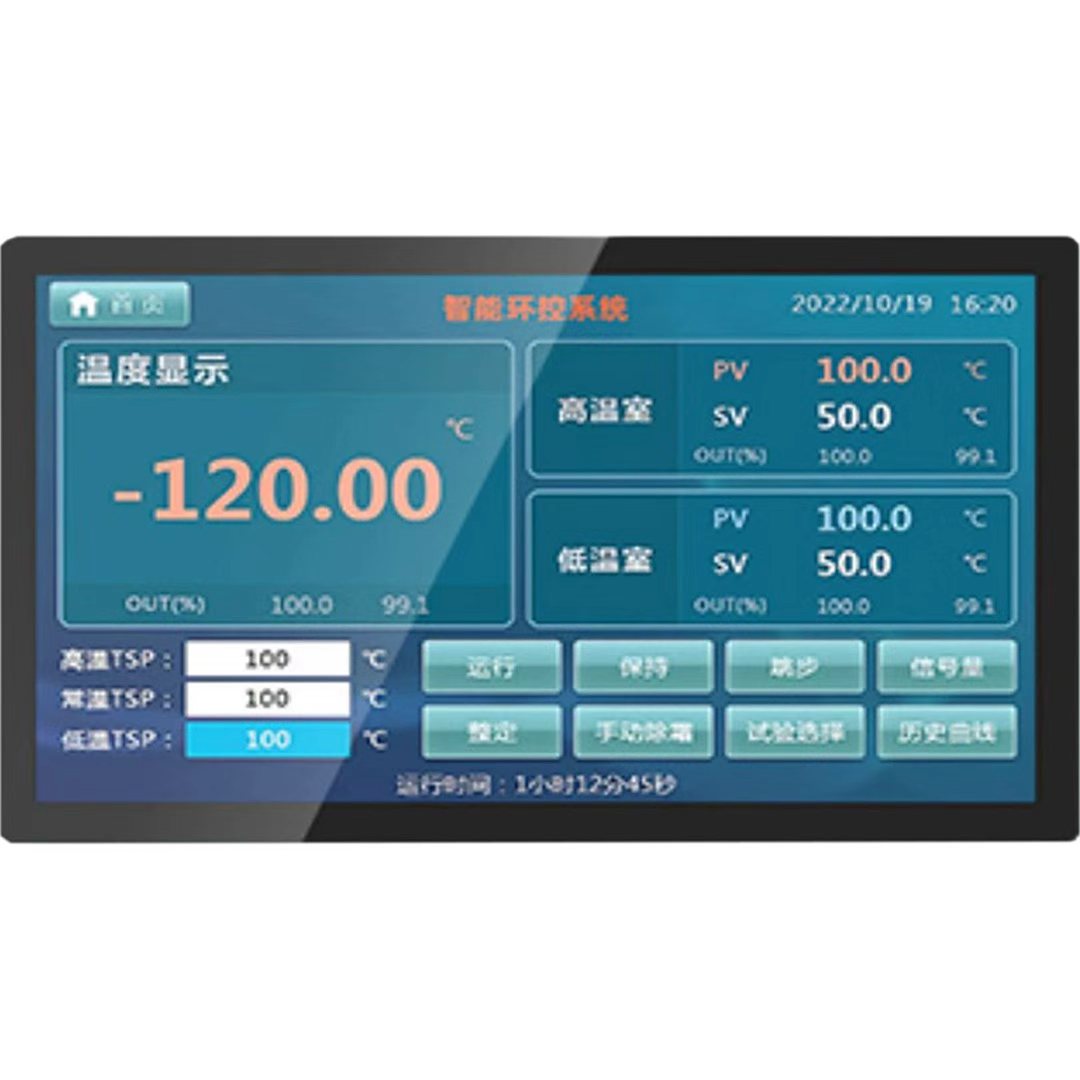

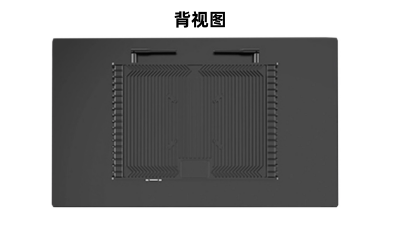

二、产品外观

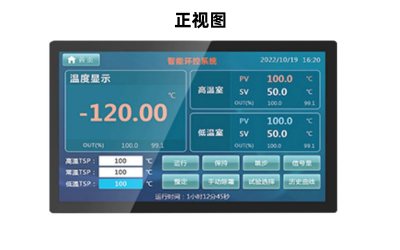

三、技术参数

液晶屏尺寸：7英寸

背光灯：LED

显示颜色：65536

分辨率：800X480

显示亮度：250cd/㎡

触摸屏：四线电阻式

工作电源：DC24±20％V

功率：5W

处理器：Cortex-A7 800MHz

内存：128M

数据存储：8M

串行接口：1路R485 1路RS232

USB 接口：1xUSB Host/Slave

壳体材料：工程塑料

机壳颜色：工业灰

存储温度：-10℃~60℃

工作温度：0℃~45℃

工作湿度：5％-90％RH（非冷凝）

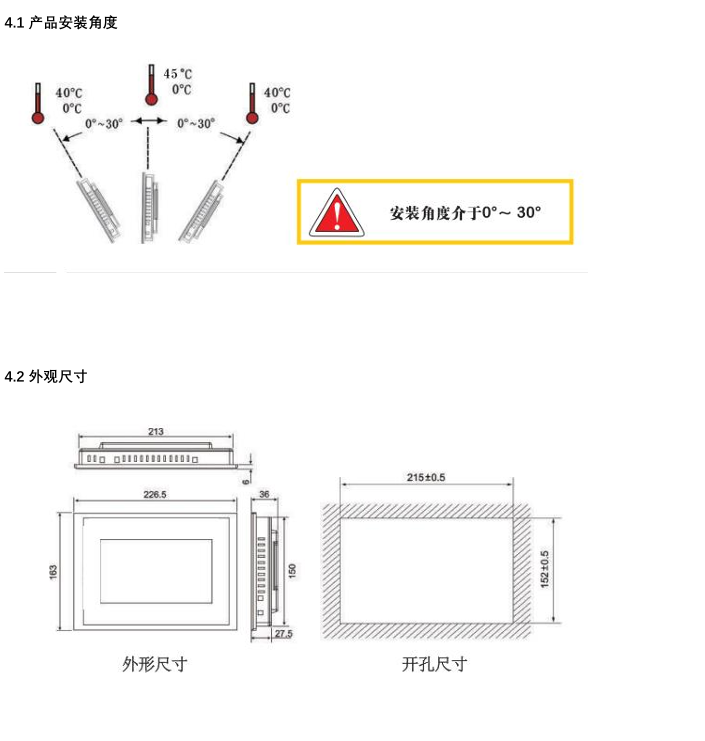

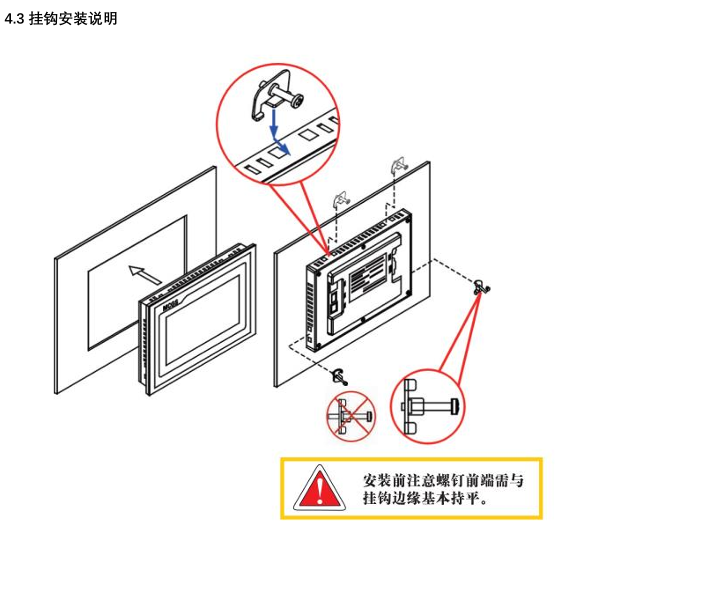

四、尺寸及安装

五、面板示意

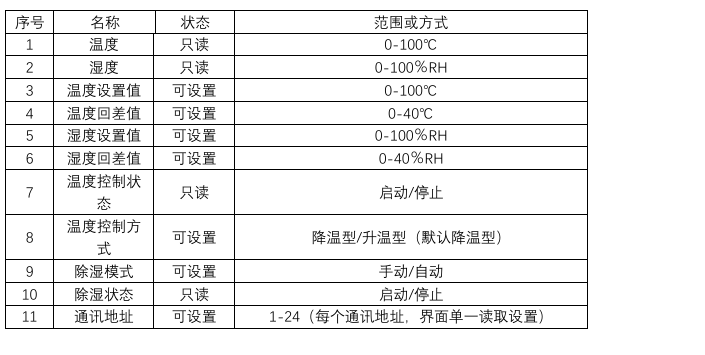

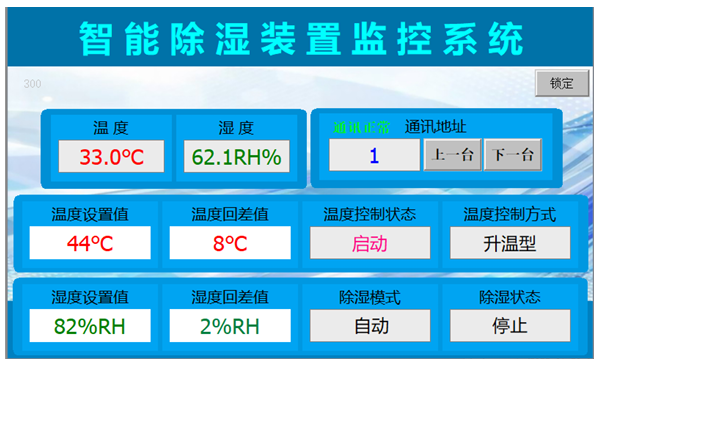

六、界面参数表

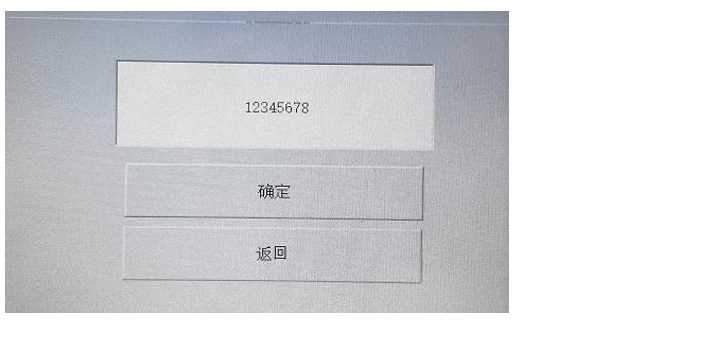

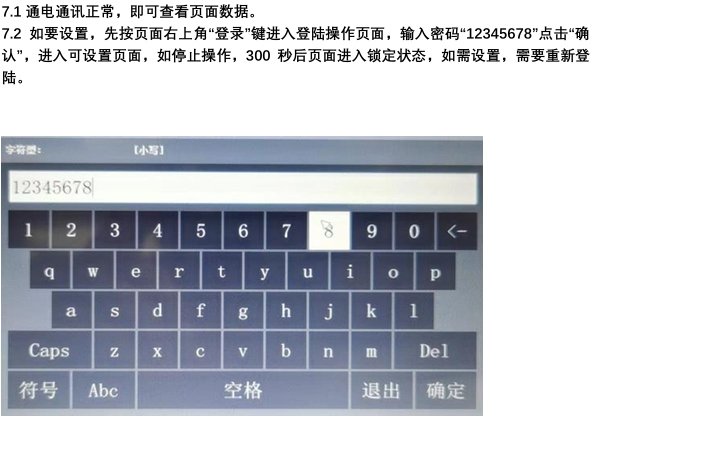

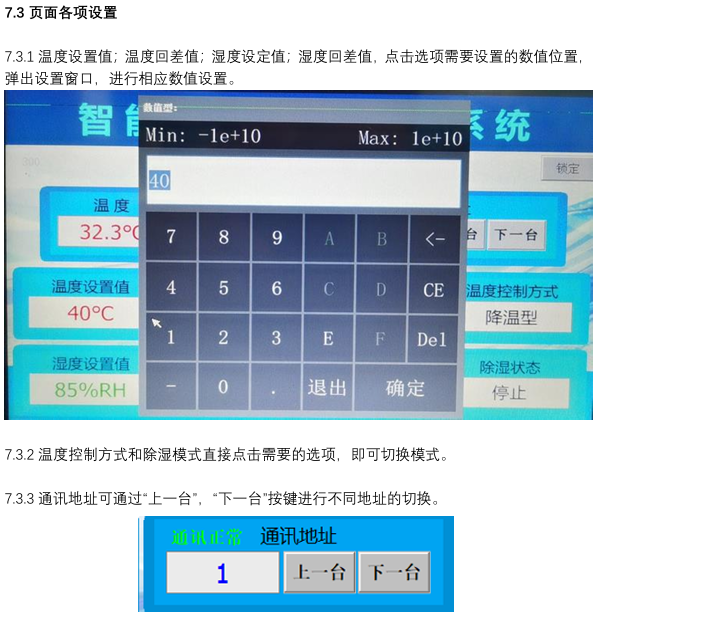

七、界面操作说明

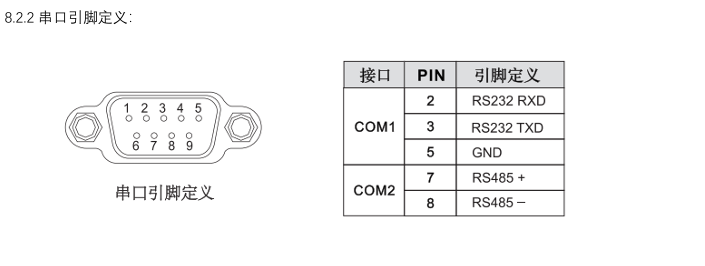

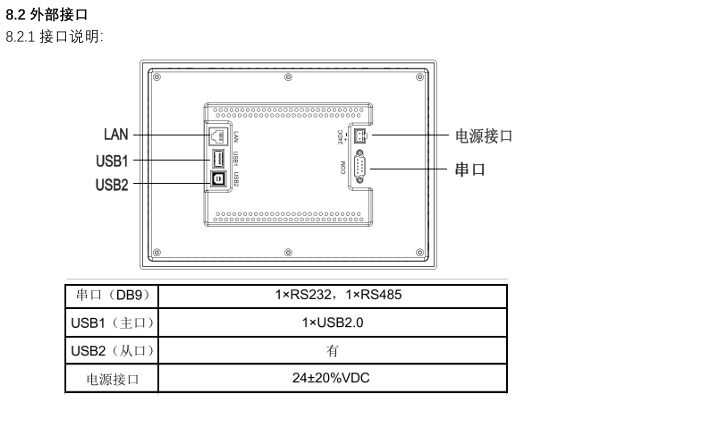

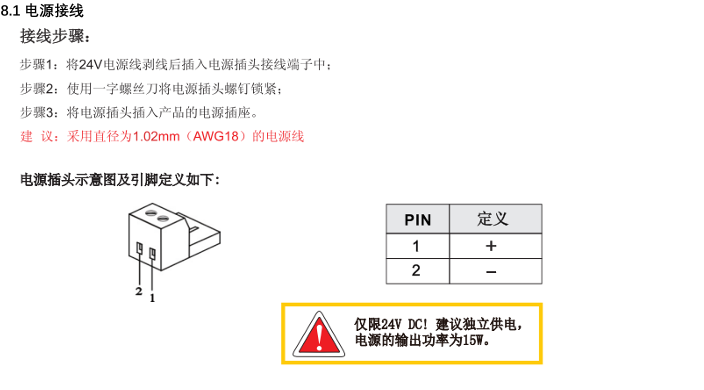

八、接口定义及接线

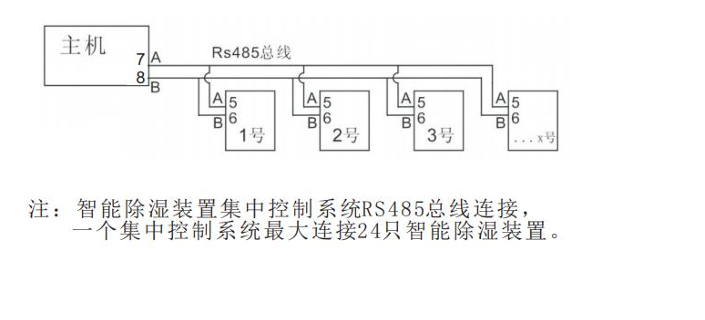

九、通讯组网示意图
